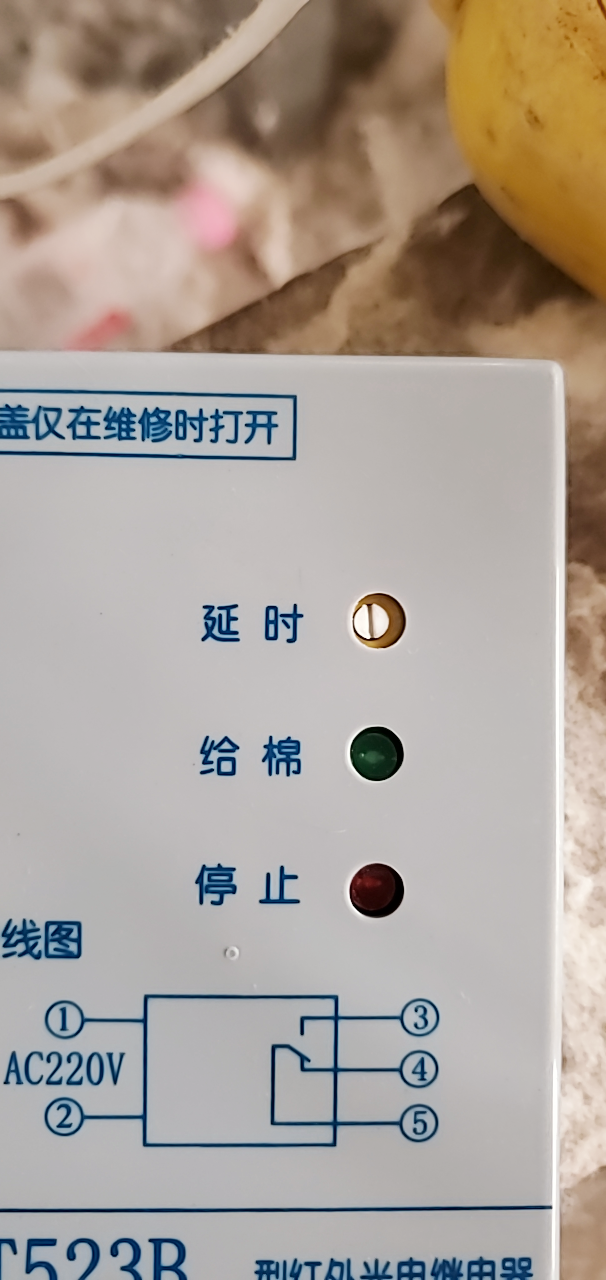

章丘的朋友干电工朋友知道这个继电器的在么接吗

太平弹棉花 · 发表于 2023-3-27 15:45:01

章丘的朋友干电工朋友知道这个继电器的在么接吗

来自: Android客户端

风之我意 · 发表于 2023-3-27 16:34:50

1。2。进！3。4出。5是计电器来自: Android客户端

我家鱼会喝水 · 发表于 2023-3-27 19:09:26

不知道用途，但可以大胆猜测一下。涉及到给棉这种连续性材料。应该是断股或断棉机器停止，延时增加容错率。首先电源肯定都会接，那接下来就该选择你的延时触点了，原状态一组常闭，一组常开，设想光电导通状态，5是公共点，有棉通过，光电断开，3－5闭合，反之4－5。来自: Android客户端

机电一体化维修 · 发表于 2023-3-28 06:43:04

1、2接电源，220v。5是公共端，4是常闭，3是常开。来自: Android客户端

济南胡工控PLC · 发表于 2023-3-28 11:40:00

1、2电源，控制一般接3、5来自: Android客户端

济南胡工控PLC · 发表于 2023-3-28 11:41:30

不行再4、5来自: Android客户端
